地面三維激光掃描儀在山體滑坡勘查與監測中的應用
項目背景
地面滑坡是危害比較大的自然災害之一，四川省某市某路段發生山體滑坡，造成公路中斷，該路是礦石運輸?shù)奈ㄒ唤煌ㄒ溃Ｗo(hù)好該市主要經濟命脈之一的礦產資源是政府當務之急，做好滑坡的勘查與監測工作，防止事故發生及為以后坡體的治理提供數據和資料支持工作顯得頗為重要。
傳統變形監測手法可以測量到比較精確的點位位移，但觀測時間較長，無法實施三維整體監測，只能采集單點數據，數據量非常有限，不能很好的對滑坡做好勘查、監測工作。而要獲得全面而精確的滑坡數據，并用于對滑坡進行勘查與監測、預報則更為困難。
四川省某市某路段發生山體滑坡，造成公路中斷，該路是運輸?shù)奈ㄒ唤煌ㄒ馈１Ｗo(hù)和利用好某市主要經濟命脈之一的礦產資源是某市政府的當務之急，做好滑坡的勘查與監測工作，防止事故發生及為以后滑坡體的治理提供資料這項工作顯得尤為重要。
項目需求及難點
本次滑坡范圍較大，現場危險系數較大，采用傳統測量方式危險較大，且檢測頻率不足，該項目具體需求如下
監測范圍：約500²m
數檢測頻率：1次/天
模型制作：1天/次
監測精度：2cm
解決方案
使用設備為HS系列高精度三維激光掃描儀，該設備為脈沖式地面三維激光掃描設備，非常適合地形測繪、礦山測量等大場景區域測量應用。

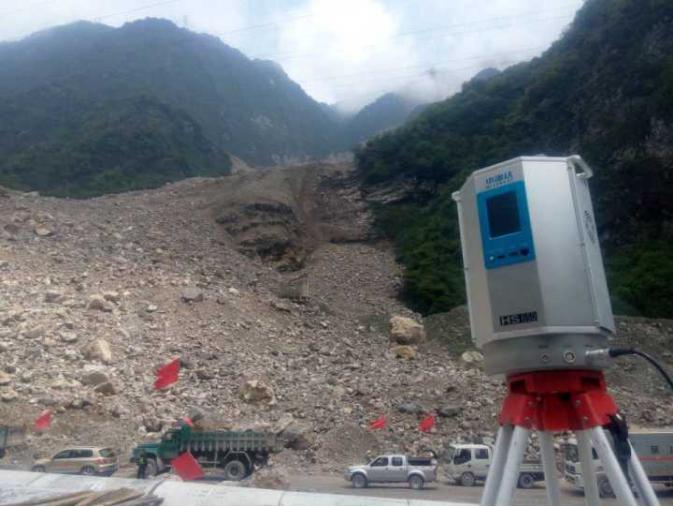

掃描站點設置
產品優勢：設備具有5mm測量精度，最遠測距可達1200m,整機具備IP64防護等級，可連續使用4H以上，內置240G固態硬盤,此次作業主要采集航道區域的點云及全景等特點；
配套軟件具備點云預處理，全景與點云配準著色、點云分類濾波、數字測圖，提取矢量要素、體積計算、預警分析等功能。
成果展示
|
|
|
|
|

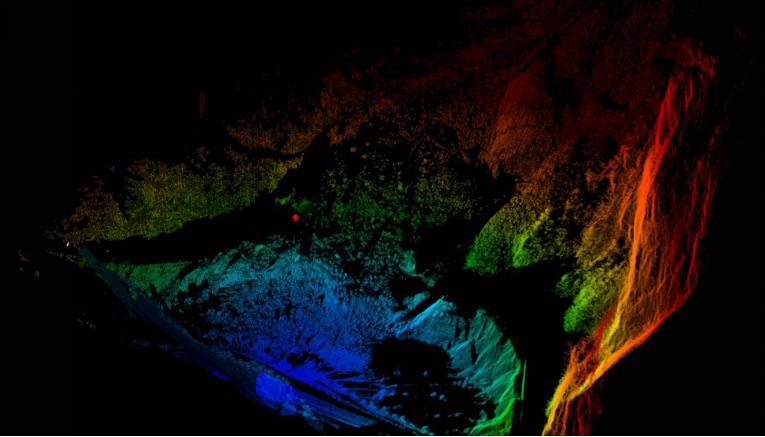

點云數據 |

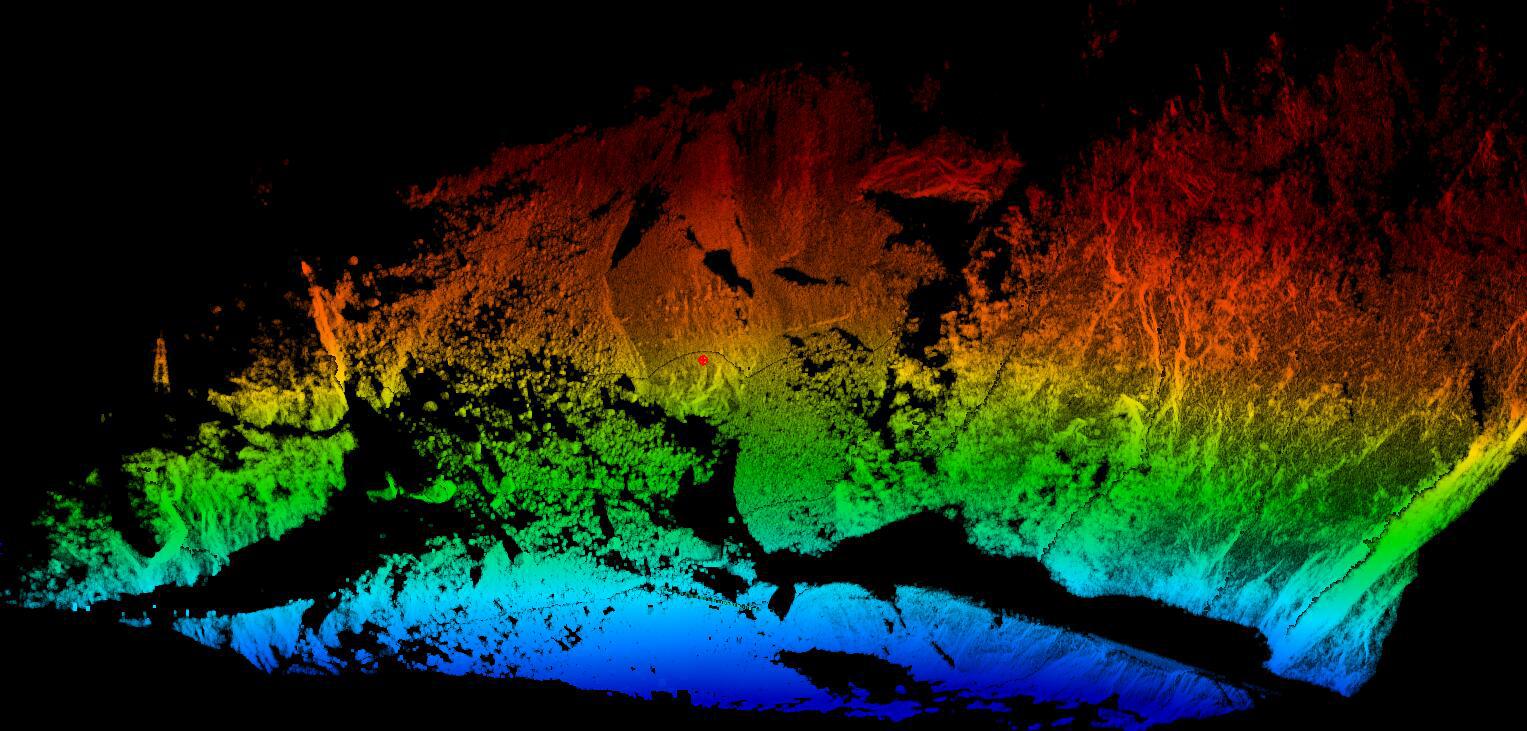

點云數據 |
項目總結
通過此次應用，可以看出三維激光掃描技術的最大的優點就是快捷、方便、準確、動態、實時、全數字化，具有高精度、測量方式靈活、不接觸等特點，可以迅速獲取對象物體的空間三維數據，進而建立其立體模型，以便對其模型進行數據處理、分析，或者為相應的數字化產品提供基礎數據源。同傳統的測量方式相比，其獲取數據的特點和方式，彌補了傳統測量方法的弊端．這次在滑坡體形變監測中的應用還可以看出應用技術方法合理，數據精確，測量時間短，工作效率高，可以真實反映現實環境，實現精細化測繪，給當?shù)馗骷?jí)部門提供了真實可靠的災情數據。
